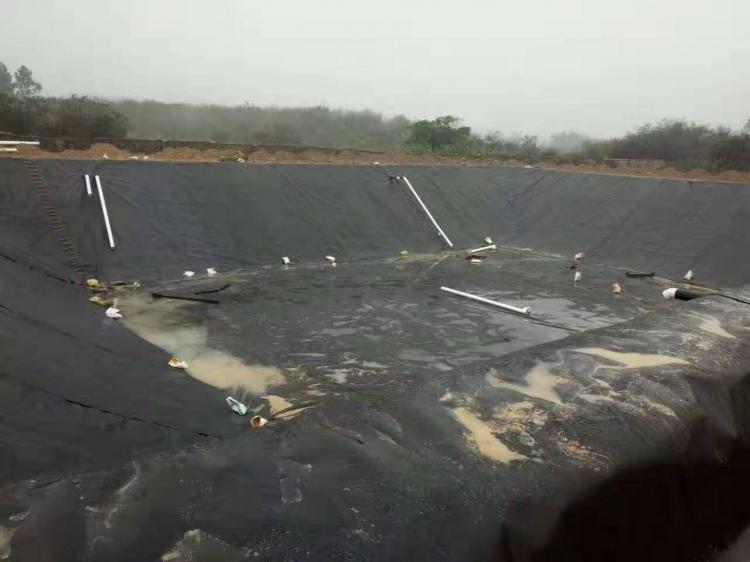

聚乙烯土工膜的焊接使用楔焊機，選用雙軌熱熔焊接。楔焊機無法焊接的部位，應選用擠出式熱熔焊機，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫。

1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力、設定溫度、設定速度、焊縫搭接查看、裝膜入機、啟動馬達。

2.接縫處不得有油污、灰塵，聚乙烯土工膜的搭接段面不該有泥沙、結(jié)露、潮濕等雜物，當有雜物時必須在焊接前清理干凈。

3.每天焊接開始時，通常應在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并在現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用其時調(diào)整好的速度、壓力、溫度進行正是焊接。熱鍥焊機在焊接過程中，需隨時留意焊機的運轉(zhuǎn)情況，要依據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。

4.焊縫要求規(guī)整、漂亮、不得有滑焊、跳走現(xiàn)象。

5.在遇上土工膜長度不夠時，需求長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字穿插。

6.焊膜時不許壓出死折，鋪設聚乙烯土工膜時，依據(jù)當?shù)貧鉁刈兓鸱途垡蚁┩凉つば阅芤?，預留出溫度變化引起的伸縮變形量。

7.在下雨期間或接縫有潮氣、露珠、或許大沙的情況下不能進行焊接，但采納防護辦法是在外。

8.溫度低于5℃時，依照標準要求不該施工，假如必須施工的話，焊接前應對焊機進行預熱處理。

9.聚乙烯土工膜在焊接時應該選用穩(wěn)壓性能好的發(fā)電機供電，在特別情況下選用當?shù)赜秒姇r，必須使用穩(wěn)壓器。
